在進行鈑金結構機柜規劃時，要首要清晰鈑金機柜的規劃功用，在此基礎上，運用各種新工藝規劃草圖、規則尺寸及結構、確認強度，使機柜的技能參數到達規劃要求。具體地說，鈑金機柜在規劃中需求遵循的規劃規范為以下幾方面：



首要，充分發揮鈑金機柜在抗震、抗腐蝕、防沖擊、防水防塵及防輻射等方面 的功用 ，確保控制設備安全運轉。



其次，各項安全措施要到位，并確保可以有用運用，便于進行機柜的組裝和修理，保障操作人員的人身安全。

再次，在具體功用上應到達規格化及規范化的要求，如杰出的通風散熱，較好的電磁兼容性。

第四，鈑金機柜規劃在滿足根本功用的一起，要尋求造型的漂亮和色彩的豐厚。



鈑金結構的機柜規劃要點
1.熱規劃

因為熱規劃是對電氣設備能否正常運轉的確保，這就需求咱們對 電器設備予 以細致的考量與剖析 ，了解其根本作業 的辦法 與原理，并對熱規劃進行合理與科學的規劃，提出合適其作業的最優方案。

(1)散熱辦法的選擇

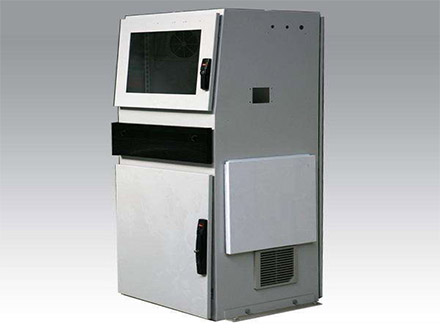

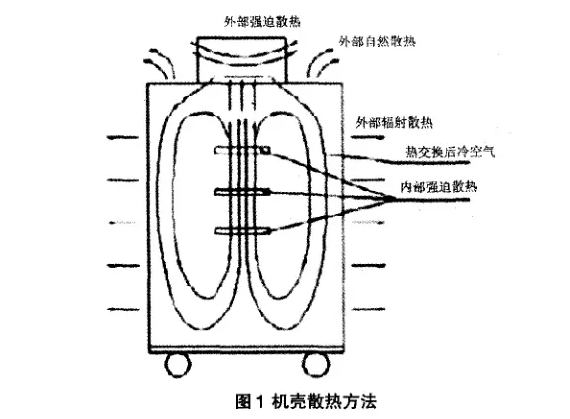

機柜內部電子元件發生的熱量可以運用各種冷卻辦法。因為環境粉塵污染很嚴峻，要求機柜密封，同類產品的比較，機柜散熱型式選用了內部逼迫對流、外部熱量交流的緊湊式空氣／空氣熱交流器和機殼 天然散熱相結介的散熱辦法。運用空氣／空氣熱交流器前提條件環境溫度低于箱體內部溫度，山兩條獨立的空氣循環，塵埃和環境空氣不能進入機柜內部。其原理是箱體 內部被加熱后的空氣 由高功用電扇扶引進入 熱交流器模塊，外部電扇帶動外部低溫空氣流過模塊，熱交流在進行交流鋁板上完成 ，經過鋁板導熱 ，空氣與空氣之間不直接觸摸 。機殼天然散熱=機殼對流+機殼輻射散熱，因而完成了較大機柜內部密封散熱的問題。其辦法如圖1所示。



(2)散熱量的計算

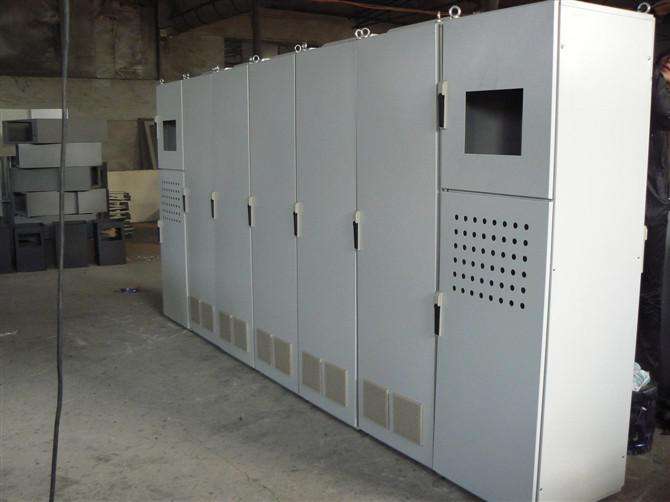

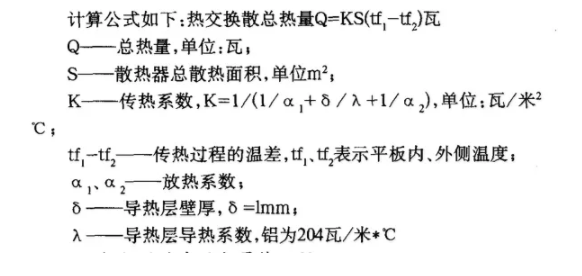

關于散熱量的計算則根據環境溫度要求選用了功率估算法 與同類產品類 比的辦法得 到，熱交流器散 熱約為總散熱量三分之二、機殼 天然散熱總量約為總散熱量三分之一左右。散熱總量= 熱交流散熱(內部逼迫對流+ 外部逼迫散熱)+機殼天然總散熱(機殼對流+ 機殼輻射)

2.機柜規劃中的電屏蔽問題

因為機柜內部電子元件及電路往往靠得很近，因此會相互發生攪擾，尤其是大量單元印制板電路裝置在較小的機柜內部，相互攪擾的可能性增大。為了確保設備的正常作業，在規劃過程中有必要考慮相互之間的電磁攪擾，主要采取了以下幾種辦法使其得到解決。



(1)在印制板較多的需求特別屏蔽的當地，機柜內部相互攪擾的當地運用屏蔽板，可以防止外部對內的電攪擾 。



(2)杰出的接地作用。整機規劃接地，內部也選用多個接地址接地。



1)電屏蔽規劃用接地的金屬板將電路板插箱上下層隔離起來，將電路間攪擾削減到最小程度，使電路由分布電容泄漏出的能量經屏蔽板短接人地上，不致出入其它電路中。假如屏蔽不接地，則電場對電路的攪擾反而更嚴峻，要獲得 杰出的作業作用，屏蔽體有必要杰出的接地。



2)螺釘連接部分 ，盡量選用內齒 陛墊圈和外齒  陡墊圈，以削減觸摸電阻。



3.機柜規劃中振蕩沖擊問題



經過實際的作業，咱們可以發現機柜自身就具有體積大的特征，假如對其進行裝置之后，就無法再對其進行隨意的移動，而且在對其進行運送的環節可以發現其有 自己特別的振蕩辦法，主要是慣性的沖擊辦法與波動振蕩的辦法這兩種；出于對運送波動的考慮，需求咱們在機柜的規劃過程中要考慮到其自身的體積與重量問題，需求將機柜規劃的重心進行下移，使之可以將振蕩降到最低。還需求對運送中的包裝箱予以加固，最好做到同機柜的一體化裝置。環境的復雜性導致在車間的作業中，發現其設備的會集與密布性，使其可以形成很大的攪擾性問題，特別是對機柜的作業。這就要求咱們要對設備進行改進，比如，將具有減震功用的設備同地板相固定，并對機柜進行逼迫式的振蕩辦法，這個改進的過程中需求考慮要害問題，就是剛性的結構問題。





4.新結構 、新材料在機柜規劃中的運用

(1)新結構的運用

隨著社會現代化的發展，在產品的技能指標中，對機柜結構的規劃卻成了要害勝的問題。在機柜的規劃中，要注意其產品技能的功用與指標，還有對結構的工藝性規劃 。使之可以既漂亮，又有用。在對機柜結構規劃的實際操作中，要注意依照規范化的流程對其進行規劃與裝置。這就要求在機柜結構的規劃過程中，要注重對新結構的考量與運用。

在新的結構中，經過十九寸的規范機柜中的鋁型材，與立柜式樣的機架機柜相聯結，其在結構上又經過頂、底板的鋁合金小鑄件的運用，將曾經運用中常用的焊接與鉚接辦法所取代，并在機柜的里邊經過必定的規范尺寸，對其進行增加插箱與插件，與此一起，還付之以積木式的結構特征。因為鋁型材自身所具有的特征就比較輕盈 ，使其具有易于裝置的特征

(2)新工藝、新材料在規劃中的運用

在機柜規劃中運用了一些新的零件工藝，精飾就是其中之一。在對機柜右側l9寸規范插箱規劃時 ，要對其元件非有用安裝區域用面來進行裝飾，面板的外觀處理可以有幾種處理辦法，如噴柒表面、氧化及一些傳統的工藝辦法，但怎么可以使其整體作用統一，經過多次實驗，最終確認運用與l9寸機箱風格、外觀作用挨近一致的精飾新工藝，既到達了與19寸機箱外觀的一致，整機作用進步，一起進步設備檔次。
