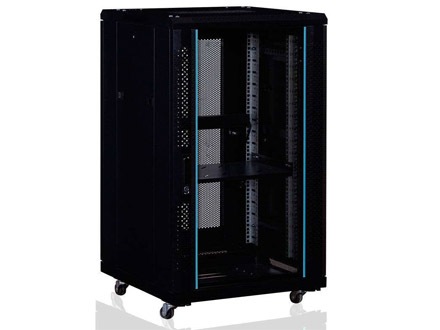

網絡機柜布線中的跳線架和配線架,用于終端用戶線或中繼線,并能對它們進行分配聯接的設備。 湖南網絡機柜配線架的定位是在局端對前端信息點進行處理的模塊化的設備。前端的信息點線纜(超5類或許6類線)進入設備間后首先進入配線架,將線打在配線架的模塊上,然后用跳線(RJ45接口)聯接配線架與溝通機。整體來說,配線架是用來處理的設備,比如說假如沒有配線架,前端的信息點直接接入到溝通機上,那么假如線纜一旦出現問題,就面臨要重新布線。此外,處理上也比較紊亂,多次插拔可能引起溝通機端口的損壞。配線架的存在就解決了這個問題,可以經過替換跳線來結束較好的處理。
用法和用量主要是依據整體網絡點的數量或許該樓層(以及相近樓層,這要看系統圖是怎樣規劃的)的網絡點數量來配置的。不同的修建,不同系統規劃,主設備間的配線架都會不同。如,一棟修建只要四層,主設備間設置在一層,全部樓層的網絡點均進入該設備間,那么配線架的數量就等于該修建全部的網絡點/配線架端口數(24口、48口等),并加上一定得余量;假如,一棟修建有9層,主設備間設置在4層,那么為了防止線纜超長,就可能每層均設有分設備間,且有溝通設備。那么主設備間的配線架就等于4層的網絡點數量/配線架端口數(24口、48口等)。

配線架是處理子系統中最重要的組件,是結束垂直干線和水平布線兩個子系統交叉聯接的樞紐。配線架通常裝置在機柜或墻上。經過裝置附件,配線架可以全線滿意UTP、STP、同軸電纜、光纖、音視頻的需要。在網絡工程中常用的配線架有雙絞線配線架和光配線架。
在作用上跳線架和配線架的作用也就大大不同。
配線架作為概括布線系統的核心產品,起著傳輸信號的靈敏轉接、靈敏分配以及概括統一處理的作用。是一種標準,也是為了規整,看上去不亂,可以清楚知道什么是什么。是使線路的改動更簡單。
跳線架為高密度語音數據線纜聯接,提供方便快速的端接辦法配線辦法。跳線架既可以用于墻裝機也可用于立式機柜。
什么是跳線架?所謂跳線架就是由阻燃的模塊塑料件組成,其上裝有若干齒形條,用于端接線對,用專用工具可將線對按線序順次“沖壓”到跳線架上,結束語音主干線纜以及語音水平線纜的端接,常用的標準有:100對、200對、400對等。
跳線架的作用
1.可以減少溝通機等網絡設備接口的損耗。(例如:網絡處理人員會常常插拔線路、檢驗線路,這樣長期的會造成溝通機成果的松動,聯接不緊密的情況,這時就需要使用跳線架,將來自作業區的網線使用打線器,裝置到跳線架上,然后,制作一小段網線--俗稱跳線,將跳線架與溝通機聯接到一起,這樣網絡處理人員在檢驗時,只需拔掉跳線架一端的RJ-45接口就以。跳線架要比溝通機上接口卡要廉價的多)
2. 布線時規整、規整、漂亮、專業
由于機柜型配線架已經成為機房配線架的主體,理線將主要觸及機柜型配線架的漂亮。
當線纜進入機房后,會沿著橋架進入機柜配線架或壁掛配線架。理線是指在機房的進線孔至配線架的模塊孔之間,將線纜理規整。
網絡機柜內的水平雙絞線位于機柜的后側。我們關懷的重點是每根雙絞線的功用檢驗合格。
