產品簡介與用途：

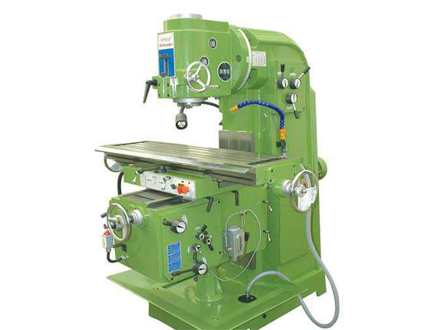

X5040/X53K立式銑床是一種強力金屬切削機床，該機床剛性強，進給變速范圍廣，能承受重負荷切屑。主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端面銑刀等刀具，適于加工各種零件的平面、斜面、溝槽、孔等，是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。
|
主要技術參數 |
Specification |
Unit |
X5040 |
|
工作臺面尺寸 |
Table size |
mm |
1700×400 |
|
T型槽槽數、槽寬、槽距 |
T-slots（NO./Width/Pitch) |
|
3/18/90 |
|
X向（工作臺縱向 手動/機動） |
Longitudinal travel(manual/auto) |
mm |
900/880 |
|
Y向（滑座橫向 手動/機動） |
Cross travel(manual/auto) |
mm |
315/300 |
|
Z向 （升降臺垂向 手動/機動） |
Vertical travel(manual/auto) |
mm |
385/365 |
|
快速移動速度 |
Rapid feed speed |
mm/min |
2300/1540/770 |
|
主軸孔徑 |
Spindle pore |
mm |
29 |
|
主軸孔錐度 |
Spindle taper |
|
7:24 ISO50 |
|
主軸轉速范圍 |
Spindle speed range |
r/min |
30~1500 |
|
主軸轉速級數 |
Spindle speed step |
steps |
18級 |
|
主軸軸向移動距離 |
Spindle travel |
mm |
85 |
|
立銑頭最大回轉角度 |
Max.swivel angle of vertical milling head |
|
±45° |
|
主軸端面至工作臺面的距離 |
Distance between spindle nose and table surface |
mm |
30-500 |
|
主軸中心線到床身垂直導軌面的距離 |
Distance between spindle axis and colomn guideway |
mm |
450 |
|
進給電機功率 |
Feed motor power |
kw |
3 |
|
主傳動電機功率 |
Main motor Power |
kw |
11 |
|
機床外形尺寸 |
Overall dimensions(L×W×H) |
mm |
2556×2159×2258 |
|
機床重量（約） |
Net weight |
t |
4.5 |
